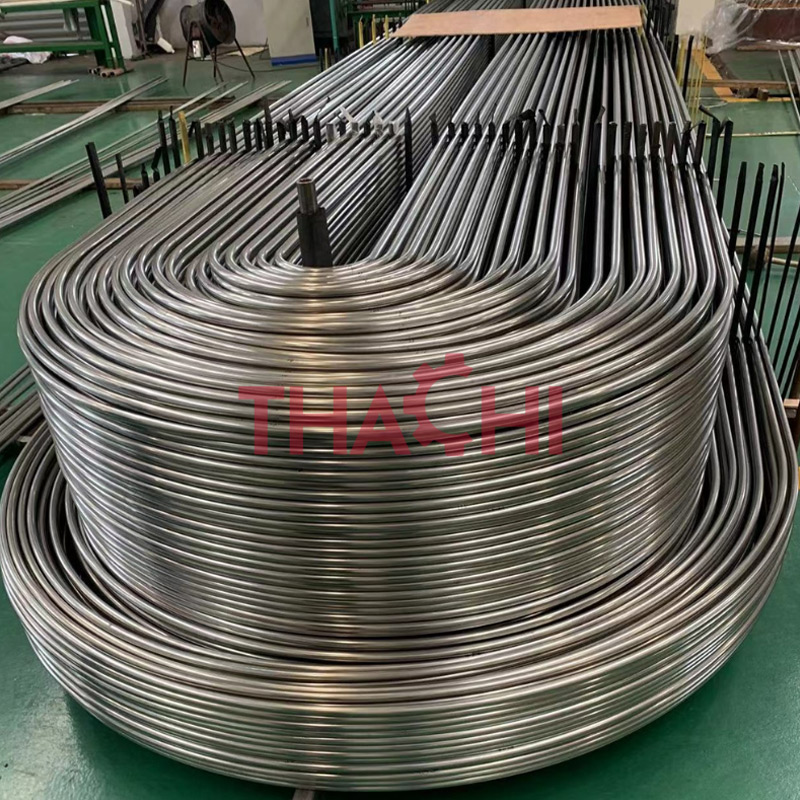

Trao đổi nhiệt ống chữ U niken

Trong các hệ thống trao đổi nhiệt yêu cầu vận hành ổn định dưới hóa chất ăn mòn, nước biển và nhiệt độ cao, việc lựa chọn vật liệu và cấu trúc thiết bị là yếu tố sống còn. Trao đổi nhiệt ống chữ U bằng niken của THACHI kết hợp hai lợi thế: vật liệu hợp kim niken chống ăn mòn – cấu trúc ống chữ U hấp thụ giãn nở nhiệt, mang lại hiệu suất truyền nhiệt ổn định và tuổi thọ dài hạn.

1) Tìm hiểu trao đổi nhiệt ống chữ U là gì?

Trước khi đi vào chi tiết, cần hiểu vì sao kết cấu “chữ U” lại được dùng rộng rãi. Về bản chất, thiết bị sử dụng các ống kim loại uốn cong hình chữ U để dẫn hai dòng môi chất nóng/lạnh chạy ngược chiều, tạo chênh lệch nhiệt độ và truyền nhiệt hiệu quả.

Điểm mạnh của dạng “chữ U”:

• Tiết kiệm không gian lắp đặt: Tăng chiều dài trao đổi trong thân vỏ ngắn hơn.
• Hấp thụ giãn nở nhiệt tốt: Giảm ứng suất, hạn chế nứt gãy tại mối hàn.
• Dễ bảo trì: Tháo kiểm tra/ve sinh qua một đầu ống, rút ngắn thời gian dừng máy.
• So với bó ống thẳng, ống chữ U đặc biệt lợi thế trong các hệ thống rung động/dao động nhiệt thường xuyên hoặc không gian hạn chế.

2) Vì sao chọn niken/hợp kim niken?

Trước mỗi quyết định kỹ thuật, vật liệu là biến số quyết định chi phí vòng đời. Niken và các hợp kim niken (Monel, Inconel, Hastelloy, Alloy 200/201…) nổi bật nhờ 4 đặc tính cốt lõi:

• Chống ăn mòn vượt trội: Chịu được ion chloride, axit/bazơ, hơi hóa chất – nơi inox, đồng thường suy giảm nhanh.
• Chịu nhiệt – chịu áp tốt: Duy trì cơ tính ở 600–800°C tùy mác hợp kim; vận hành ổn định trong chu kỳ nhiệt khắc nghiệt.
• Truyền nhiệt ổn định dài hạn: Dù không dẫn nhiệt tốt như đồng, niken ổn định hơn hẳn trong môi trường ăn mòn/nhiệt dao động.
• Tuổi thọ cao, ít bảo trì: Giảm thay thế, giảm dừng máy → tổng chi phí sở hữu (TCO) tối ưu.
• So sánh nhanh: Inox dễ bị pitting/crevice trong Cl⁻; đồng dẫn nhiệt tốt nhưng yếu trong hóa chất; titan rất chống ăn mòn nhưng giá/công gia công cao. Với hóa chất/nước biển, niken/hợp kim niken là lựa chọn cân bằng giữa bền – ổn định – kinh tế.

3) Ưu điểm thiết kế của ống chữ U niken THACHI

Một thiết bị tốt phải đồng thời đạt hiệu suất – bền bỉ – dễ bảo trì. Cấu trúc ống chữ U kết hợp vật liệu niken giúp:

• Hiệu suất truyền nhiệt cao: Tối ưu chiều dài trao đổi trong không gian nhỏ; hệ số truyền nhiệt ổn định theo thời gian.
• Tuổi thọ vượt trội trong ăn mòn: Làm việc lâu dài trong axit/kiềm/nước biển/hơi hóa chất mà không suy giảm đột ngột.
• Bảo trì nhanh: Dễ kiểm tra, vệ sinh từng nhánh ống; rút ngắn thời gian dừng máy.
• Đáp ứng tiêu chuẩn nghiêm ngặt: Dễ cấu hình để đạt/ vượt ASTM/ASME/DIN, phù hợp ngành hóa chất, dầu khí, điện, hàng hải, xử lý nước.

4) Ứng dụng tiêu biểu của ống chữ U niken

Để chọn đúng thiết bị, hãy gắn nhu cầu vận hành với môi trường thực tế. Ống chữ U niken phù hợp cho:

• Hóa chất – hóa dầu: Gia nhiệt/làm mát môi chất có Cl⁻, H₂SO₄, HCl…
• Nước biển – khử mặn – hàng hải: Trao đổi nhiệt trong môi trường mặn, sương muối.
• Điện – lò hơi – nhiệt điện: Ổn định ở nhiệt cao, tải nhiệt lớn.
• Thực phẩm – dược – công nghệ cao: Vật liệu sạch, bền; dễ kiểm soát vệ sinh.

5) Tiêu chí kỹ thuật cần lưu ý khi lựa chọn

Trước khi chốt cấu hình, bạn nên rà kỹ 5 tiêu chí sau để tối ưu hiệu suất và tuổi thọ:

– Loại hợp kim niken:

• Monel (Ni–Cu): Nước biển/Cl⁻.
• Inconel (Ni–Cr–Fe): Nhiệt cao + oxy hóa.
• Hastelloy (Ni–Mo–Cr): Axit mạnh/khử.

– Nickel 200/201: Độ tinh khiết cao, dẫn điện/nhiệt tốt trong môi trường đặc thù.

– Độ dày – đường kính ống: Ảnh hưởng trực tiếp đến hệ số truyền nhiệt và khả năng chịu áp.

– Áp suất – nhiệt độ làm việc: Là cơ sở chọn mác vật liệu, kiểu baffle, bố trí dòng chảy (đồng dòng/đối lưu ngược).

– Chất lượng nước/quy trình xử lý: Kiểm soát fouling để duy trì hiệu suất; cân nhắc tốc độ dòng để hạn chế ăn mòn xói mòn (erosion).

– Khả năng tùy biến theo bản vẽ: Đảm bảo fit-in hệ thống hiện hữu, tối ưu đường ống – vị trí bích – không gian bảo trì.

6) Hướng dẫn sử dụng & bảo trì trao đổi nhiệt ống chữ U niken

Một kế hoạch O&M bài bản sẽ kéo dài tuổi thọ thiết bị đáng kể:

• Chọn vật liệu đúng môi trường: Với nước biển/axit mạnh → ưu tiên Monel/Hastelloy; nhiệt cao → Inconel.
• Vệ sinh định kỳ: CIP/SIP hoặc cơ học để loại cặn cáu (scale), dầu mỡ, tạp chất; giữ hệ số truyền nhiệt ổn định.
• Kiểm tra rò rỉ: Định kỳ test áp, kiểm các mối nối – tấm ống – mặt bích; phát hiện sớm để tránh nhiễm chéo.
• Kiểm soát vận hành: Duy trì lưu tốc trong “cửa sổ an toàn” để hạn chế xói mòn và búa nước.
• Lưu trữ ngắn dài hạn: Xả sạch môi chất, sấy khô và che chắn chống ẩm muối nếu dừng máy dài ngày.

7) Vì sao chọn THACHI để gia công trao đổi nhiệt ống chữ U Niken?

Ngoài vật liệu chuẩn, năng lực gia công quyết định trực tiếp đến độ kín khít và tuổi thọ thiết bị. THACHI cam kết:

• Gia công chính xác từng mm: Dây chuyền CNC – kiểm soát dung sai chặt, lắp lẫn chuẩn xác.
• Độ bền theo thời gian: Quy trình hàn/giả nhiệt/kiểm tra không phá hủy (NDT) theo yêu cầu.
• Tùy chỉnh theo bản vẽ: Sản xuất theo kích thước, pattern ống, baffle, kiểu dòng chảy.
• Hồ sơ CO–CQ/ASTM–ASME đầy đủ: Sẵn sàng cho kiểm định nội bộ & khách hàng quốc tế.
• Tư vấn kỹ thuật tận tâm: Kỹ sư THACHI trực tiếp khảo sát, đề xuất cấu hình tối ưu TCO.
