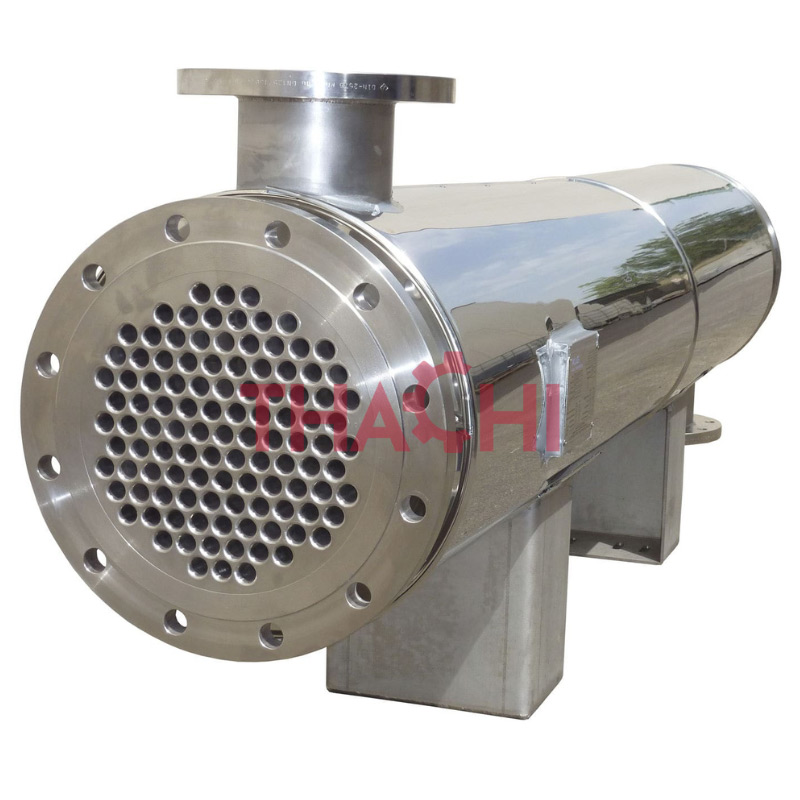

Bộ Trao Đổi Nhiệt Tấm Ống Kép THACHI là giải pháp lý tưởng cho các ứng dụng yêu cầu an toàn, vệ sinh và độ chính xác cao. Nhờ thiết kế kép tiên tiến, khả năng chống ăn mòn tuyệt đối và hiệu suất truyền nhiệt vượt trội, sản phẩm này đã và đang được nhiều doanh nghiệp trong ngành dược, hóa chất và năng lượng tin dùng.
1. Giới thiệu về Bộ Trao Đổi Nhiệt Tấm Ống Kép
Trong các ngành công nghiệp yêu cầu tiêu chuẩn vệ sinh và an toàn tuyệt đối, việc kiểm soát nguy cơ rò rỉ giữa hai môi chất là yếu tố then chốt. Đó cũng chính là lý do THACHI Việt Nam giới thiệu dòng Bộ Trao Đổi Nhiệt Tấm Ống Kép (Double Tubesheet Heat Exchangers) — giải pháp truyền nhiệt hiện đại giúp loại bỏ hoàn toàn khả năng nhiễm chéo và đảm bảo vận hành ổn định lâu dài.
Thiết bị được thiết kế với hai tấm ống tại mỗi đầu, tạo nên lớp ngăn cách an toàn giữa hai dòng môi chất, thích hợp cho các ứng dụng trong ngành dược phẩm, thực phẩm, năng lượng và hóa chất công nghiệp.
2. Cấu tạo cơ bản của Bộ Trao Đổi Nhiệt Tấm Ống Kép
Cấu trúc của bộ trao đổi nhiệt này được thiết kế tỉ mỉ, từng chi tiết được gia công trên dây chuyền CNC hiện đại của THACHI, đảm bảo độ chính xác cao và khả năng vận hành bền bỉ trong môi trường áp suất, nhiệt độ lớn.
2.1. Tấm ống kép (Double Tubesheet)
Hai tấm ống riêng biệt tại mỗi đầu thiết bị tạo ra khoảng không trung gian, giúp phát hiện sớm rò rỉ và cách ly hoàn toàn hai môi chất, tránh nguy cơ nhiễm chéo.
Tấm ống được làm từ Inox 316L hoặc Titanium, có khả năng chống ăn mòn cao, đặc biệt trong môi trường chứa axit hoặc muối.
2.2. Ống trao đổi nhiệt (Tubes)
Các ống dẫn môi chất được gắn giữa hai tấm ống, đảm bảo lưu thông ổn định và truyền nhiệt hiệu quả.
Chất liệu có thể tùy chỉnh theo yêu cầu: Titanium, Inox, Đồng hoặc Hợp kim đặc biệt.
2.3. Vỏ bọc (Shell)
Vỏ ngoài chịu áp lực cao, được thiết kế tùy theo lưu lượng và công suất yêu cầu của từng hệ thống.
Phần vỏ này giúp môi chất thứ hai di chuyển xung quanh bó ống, tăng diện tích tiếp xúc và tối ưu hiệu suất trao đổi nhiệt.
2.4. Tấm hướng dòng (Baffles)
Các tấm hướng dòng bên trong vỏ giúp điều tiết tốc độ và hướng chảy của môi chất, nâng cao hiệu quả truyền nhiệt và giảm rung động trong quá trình vận hành.
3. Ưu điểm nổi bật của Bộ Trao Đổi Nhiệt Tấm Ống Kép
Với thiết kế kép thông minh và vật liệu cao cấp, thiết bị này mang đến nhiều lợi ích vượt trội so với các loại trao đổi nhiệt truyền thống.
- An toàn tuyệt đối: Hai tấm ống cách ly hoàn toàn hai môi chất, tránh trộn lẫn dù xảy ra rò rỉ.
- Phát hiện sự cố nhanh chóng: Khoảng không giữa hai tấm giúp phát hiện sớm rò rỉ, giảm thiểu rủi ro vận hành.
- Chống ăn mòn hiệu quả: Sử dụng vật liệu Titanium hoặc Inox 316L, chịu được môi trường nước biển, axit hoặc dung môi hóa chất mạnh.
- Phù hợp với ứng dụng yêu cầu vệ sinh cao: Đáp ứng tiêu chuẩn GMP, HACCP, đặc biệt trong ngành thực phẩm và dược phẩm.
- Bảo trì dễ dàng: Kết cấu mở, dễ tháo lắp, kiểm tra và vệ sinh định kỳ mà không cần tháo toàn bộ thiết bị.
4. Ứng dụng phổ biến của Bộ Trao Đổi Nhiệt Tấm Ống Kép
Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất, nơi yêu cầu truyền nhiệt chính xác và an toàn tuyệt đối.
- Ngành dược phẩm: Dùng trong hệ thống làm mát nước tinh khiết, dung dịch tiệt trùng hoặc dung môi y tế.
- Ngành thực phẩm: Gia nhiệt, làm lạnh sữa, nước trái cây, bia và các sản phẩm nhạy cảm với nhiệt độ.
- Ngành hóa chất: Xử lý các dung dịch ăn mòn mạnh, đảm bảo không gây rò rỉ hoặc ô nhiễm chéo.
- Ngành dầu khí: Làm mát dầu, khí nén, dung dịch vận hành trên giàn khoan hoặc hệ thống lọc dầu.
- Ngành năng lượng: Ứng dụng trong hệ thống tuần hoàn nước, dầu truyền nhiệt và turbine hơi.
5. Thông số kỹ thuật tham khảo
| Thông số | Giá trị tiêu biểu |
|---|---|
| Vật liệu ống & tấm ống | Titanium, Inox 304/316, Đồng |
| Đường kính ống | 12 mm – 25 mm |
| Chiều dài ống | 1 m – 6 m |
| Áp suất làm việc tối đa | 20 – 60 bar |
| Nhiệt độ làm việc | -50°C đến 400°C |
| Kiểu dòng chảy | Ngược dòng / Song song |
| Hiệu suất truyền nhiệt | Cao, tùy theo cấu hình |
6. Hướng dẫn sử dụng & bảo trì
Để đảm bảo thiết bị luôn hoạt động ổn định và duy trì hiệu suất lâu dài, cần tuân thủ đúng các quy trình sử dụng và bảo trì định kỳ.
- Vệ sinh định kỳ: Làm sạch tấm ống, bó ống, loại bỏ cặn bẩn hoặc cặn hóa chất sau mỗi chu kỳ vận hành.
- Kiểm tra khoảng không giữa hai tấm: Giúp phát hiện sớm các điểm rò rỉ, bảo đảm an toàn tuyệt đối.
- Chọn môi chất phù hợp: Sử dụng dung dịch truyền nhiệt hoặc chất lỏng không ăn mòn vật liệu chế tạo.
- Bảo quản đúng cách: Khi ngừng vận hành dài ngày, cần xả môi chất và bảo quản thiết bị ở nơi khô ráo.
7. Tại sao nên chọn Bộ Trao Đổi Nhiệt Tấm Ống Kép của THACHI?
Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công thiết bị trao đổi nhiệt, THACHI Việt Nam tự hào là đối tác tin cậy của nhiều nhà máy lớn trong nước. Chúng tôi không chỉ sản xuất, mà còn đồng hành cùng khách hàng trong việc thiết kế – tối ưu – và bảo trì hệ thống.
- Gia công chính xác từng mm: Ứng dụng công nghệ CNC & TIG Welding, đảm bảo độ khít tuyệt đối giữa các tấm ống.
- Vật liệu cao cấp: Sử dụng Titanium nhập khẩu cho các hệ thống hóa chất có tính ăn mòn mạnh.
- Tư vấn & thiết kế kỹ thuật chuyên sâu: Đội ngũ kỹ sư nhiều năm kinh nghiệm trực tiếp hỗ trợ cấu hình phù hợp từng ngành.
- Tùy chỉnh linh hoạt: Thiết kế theo bản vẽ kỹ thuật hoặc thông số vận hành riêng của doanh nghiệp.
Liên hệ ngay với THACHI Việt Nam để được tư vấn và nhận báo giá chi tiết về các dòng bộ trao đổi nhiệt ống kép Titanium – Inox – Đồng được gia công chuyên nghiệp, đạt tiêu chuẩn quốc tế.
